Введение

Две одинаковые солнечные системы, установленные на соседних домах, могут производить заметно разное количество энергии в год. Причина почти никогда не в самих панелях — дело в том, где и как они установлены. Ориентация, угол наклона, затенение и геометрия крыши способны менять годовую выработку на 30 % и более — а это разница между окупаемостью за 6 лет и за 10.

Этот гайд — не общий обзор «что такое солнечные панели» (он у нас в основной статье). Здесь мы фокусируемся только на размещении: как оценить крышу, выбрать лучшую поверхность, рассчитать правильный угол и адаптировать всё это к широте и климату, в которых вы реально живёте.

Что на самом деле значит «размещение»

Когда монтажники говорят о размещении, они имеют в виду пять независимых решений, каждое из которых важно само по себе:

1. Локация — крыша, земля, навес для авто или стена
2. Азимут (ориентация) — направление по компасу, куда смотрят панели
3. Угол наклона — между панелями и горизонтальной плоскостью
4. Затенение — что находится между солнцем и панелью в каждый час и сезон
5. Схема массива — как модули сгруппированы в стринги

Более-менее правильные азимут и угол дают больше, чем покупка премиальных панелей. Ошибка с затенением способна убить выработку идеальной системы.

Как движется солнце над вашей крышей

Энергия солнца масштабируется по двум параметрам: насколько прямо свет падает на панель (угол падения) и сколько часов беспрепятственного света до неё доходит. Оба зависят от трёх констант вашего участка:

• Широта — определяет среднюю высоту солнца над горизонтом
• Полушарие — определяет, куда должны быть повёрнуты панели (на юг в северном полушарии, на север в южном)
• Профиль горизонта — силуэт зданий, деревьев и рельефа вокруг

21 июня в полдень в Мадриде (40° с. ш.) солнце на 73° над горизонтом. 21 декабря в полдень там же — только на 26°. Панель с фиксированным углом должна искать компромисс между этими крайностями — отсюда и правила подбора угла по широте.

Сценарии для крыши и что делать в каждом

Скатная крыша к экватору (идеальный случай)

Южная (в северном полушарии) скатная крыша с уклоном 25–45° — почти идеал. Годовая выработка обычно 95–100 % от теоретического оптимума. Монтаж простой: панели крепятся параллельно крыше на рельсах, без подставок.

Практический совет: Смиритесь с чуть неоптимальным углом (например, 30° вместо идеальных 35°), а не ставьте подставки на скатной крыше. Ветровая нагрузка, внешний вид и стоимость редко оправдывают выигрыш в 2–3 %.

Скатная крыша, раздел восток–запад

Частая ситуация в пригородах: дом стоит по оси север–юг, и у вас два ската — один на восток, другой на запад. Старый совет был «пропустить». Современный — «использовать обе стороны»:

• Каждая сторона даёт около 85 % того, что дала бы южная
• Суммарно получается более плоская кривая выработки в течение дня — больше энергии утром и вечером, меньше полуденный пик
• Это лучше совпадает с домашним потреблением, если электричество активнее используется рано и поздно (кофе, стирка, готовка)

Используйте один гибридный инвертор с двумя MPPT-входами или отдельные стринговые инверторы — никогда не включайте восточные и западные модули в один стринг.

Плоская крыша

Плоская крыша даёт наибольшую свободу — азимут и угол вы выбираете сами. Два варианта монтажа:

Тип крепления	Угол	Расстояние между рядами	Ветровая нагрузка	Типичная выработка
Односкатный на юг	25–35°	широкие ряды, чтобы не затенять друг друга	высокая	100 % (референс)
Восток–запад (А-рама)	10–15°	панели почти вплотную	низкая	85–90 %, но больше панелей на м²

Схема E–W очень популярна на коммерческих плоских крышах, потому что на тот же квадратный метр влезает на 30–40 % больше панелей, что с запасом компенсирует более низкую удельную выработку. Дома обычно лучше выбирать южный односкат, если только крыша не маленькая.

Балластное vs. прокалываемое крепление: Если мембрана на гарантии или конструкция выдерживает дополнительную мёртвую нагрузку (15–20 кг/м²), используйте балластное крепление (бетонные блоки прижимают стойки) — мембрана останется целой.

Наземная установка (ground-mount)

Наземные массивы — стандарт, когда крыша слишком мала, неправильно ориентирована или сильно затенена. Они выигрывают у крыши по нескольким пунктам:

• Идеальный азимут и угол независимо от дома
• Лёгкий доступ для уборки и обслуживания
• Лучшее охлаждение (летом +5–10 % выработки vs. панели, запечённые на крыше)
• Поддерживают трекеры (см. «Будущее») — на частном доме редко оправданы

Минусы: занимают участок (обычно 8–10 м² на 1 кВт), нужен бетонный фундамент или забивные сваи, и траншея под DC-кабель до дома. Ожидайте +15–25 % к стоимости монтажа против крыши.

Навес/пергола (carport)

Навес для машины с панелями как крышей — «два зайца»: тень над парковкой и южный массив под нужным углом. Цена за установленный кВт сопоставима с наземной. Обратите внимание на расчёт конструкции — мокрый снег на 5 × 8 м шуточной нагрузки не даёт.

Монтаж на стену

Вертикальные панели на южной стене работают, но на ~70 % от оптимальной годовой выработки в большей части Европы и Северной Америки. Зато блистают зимой — при низком солнце свет падает почти перпендикулярно вертикали. Стоит рассматривать как дополнение (не основной массив) для автономных домов на высоких широтах, где зимняя выработка важна непропорционально.

Угол наклона по широте

Эмпирические правила для фиксированных массивов:

• Максимум годовой энергии: угол = широта − 5°
• Максимум зимней: угол = широта + 15°
• Максимум летней: угол = широта − 15°

Быстрая шпаргалка для типичных широт:

Широта	Пример города	Оптимум на год	Лето	Зима
25° с. ш.	Майами / Дубай	20°	10°	40°
35° с. ш.	Токио / Атланта	30°	20°	50°
45° с. ш.	Милан / Миннеаполис	40°	30°	60°
55° с. ш.	Копенгаген / Эдинбург	50°	40°	65°
65° с. ш.	Рейкьявик	60°	45°	70°

Для большинства сетевых домов «широта − 5°» — нужная цель. Автономные дома, зависящие от солнца зимой, должны смещаться выше (ближе к «широта + 10°»), потому что декабрь — лимитирующий месяц.

Допуск: Любой угол в пределах ±10° от оптимума теряет меньше 5 % в год. Не мучайтесь из-за одного-двух градусов — лучше правильно отработайте затенение.

Как читать азимут

Азимут — это направление панели по компасу, измеряемое от юга в северном полушарии (или от севера в южном). Оптимум — 0° (истинный юг в северном, истинный север в южном). Отклонения стоят так:

Отклонение азимута	Годовые потери
0° (точно юг)	0 %
±15° (SSE / SSW)	1–2 %
±30° (SE / SW)	4–6 %
±45° (ESE / WSW)	10–15 %
±90° (восток или запад)	20–25 %

Магнитный vs. истинный юг: Компас показывает на магнитный север, который отличается от истинного на 0–20° в зависимости от места (магнитное склонение). Узнайте склонение для своего города и поправьте. Для PV ошибка в 5° по азимуту стоит меньше 1 %, так что приблизительности достаточно — но не путайте магнитный и истинный, если крыша уже отклонена от оси.

Затенение: тихий убийца

В отличие от ориентации и угла, где ошибки складываются линейно, затенение может быть нелинейным: единственная тень поперёк одной ячейки способна уронить выработку всего стринга на 30–50 % из-за того, как панели внутренне подключены.

Что отбрасывает проблемные тени

• Деревья (особенно листопадные — они распускаются как раз когда нужна энергия)
• Дымоходы, вентиляционные трубы, мансардные окна
• Спутниковые тарелки, блоки кондиционеров
• Соседние здания (проверьте их крыши в полдень в декабре)
• Будущая стройка, которую вы не контролируете

Как проанализировать затенение до монтажа

1. Метод фото: Сделайте панорамные снимки с точки, где будет панель, в 9:00, 12:00 и 15:00 в ясный день. Всё, что видно на этих фото, будет затенять массив в эти часы.
2. Solar Pathfinder / Horicatcher: Зеркальный купол или «рыбий глаз», накладывающий траекторию солнца на каждый день года на одну картинку. Точность монтажного уровня.
3. Бесплатные онлайн-инструменты: PVGIS (Европа/Африка/Азия), NREL PVWatts (весь мир), Google Project Sunroof (США/Великобритания/Франция). Введите контур крыши и ориентацию — получите месячные оценки выработки с учётом рельефа (но не деревьев — их добавляйте вручную).
4. Дрон: Для крупной крыши или если нужен сертифицированный отчёт — 3D-скан с дрона даст профиль горизонта за полдня.

Что делать, если тень убрать нельзя

• Модульная силовая электроника (микроинверторы или DC-оптимизаторы типа Enphase, SolarEdge) — каждая панель работает независимо, поэтому один затенённый модуль не утягивает стринг. +$80–120 на панель.
• Разделение стрингов — держите затенённые и незатенённые модули на разных MPPT-входах.
• Обрезка деревьев — самое дешёвое решение; спиленная ветка способна вернуть 8–12 % годовой выработки.

Конструктив и состояние крыши

Перед тем как закрепиться на крыше, ответьте:

• Возраст: Если крыше больше 15 лет, перекройте до установки. Панели служат 25–30 лет; вам не нужно снимать массив для замены кровли через 5 лет.
• Материал: Битумная черепица, фальцевое железо, цементно-песчаная черепица — всё монтируется. Шифер и глиняная черепица сложнее и на 20–40 % дороже по работе.
• Несущая способность: Стандартный бытовой массив добавляет 15–20 кг/м². Крыши, построенные по нормам последних 40 лет, легко выдерживают; старые или нестандартные могут требовать усиления. Спорные случаи — инженерное обследование.

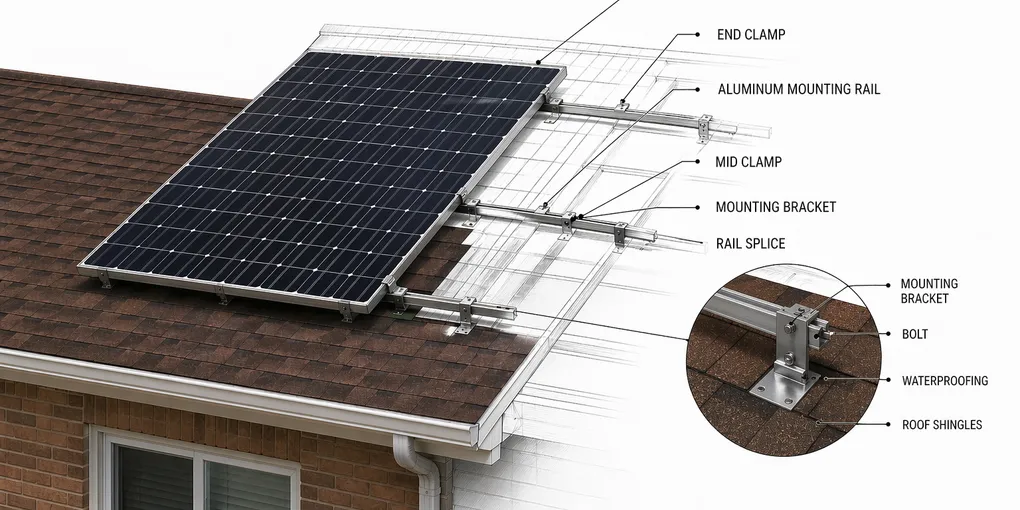

• Проходки: Посчитайте, сколько отверстий нужно под рельсы; каждое — потенциальная течь. Хорошие монтажники гидроизолируют каждое.

Как размещение влияет на стоимость

Решение	Надбавка к стандартному южному монтажу на крыше
Крыша E–W (обе стороны)	+5–10 % (лишние рельсы, вдвое больше стринговой проводки)
Плоская крыша, балласт	+10–15 % (подставки + балласт)
Наземная	+15–25 % (фундамент, траншея)
Солнечный навес	+40–60 % (стальная конструкция)
Микроинверторы/оптимизаторы	+10–15 % (но возвращают большую часть, если затенение неизбежно)
Усиление конструкции	+5–20 % по тяжести

Как выбрать — пошаговый алгоритм

Идите по списку по порядку. Остановитесь на первой поверхности, прошедшей все проверки.

1. Есть ли скат, обращённый в пределах ±45° от экватора, без тени с 10:00 до 15:00? → Используйте его. Стоп.
2. Есть ли крыша со скатами восток–запад без тени? → Ставьте на оба. Стоп.
3. Плоская ли крыша и есть ли несущая способность? → Балластные подставки на юг. Стоп.
4. Есть ли 8 × 10 м незатенённого участка? → Наземная на оптимальном угле. Стоп.
5. Можно ли поставить навес или перголу с южной стороны? → Отличный вариант, если бюджет позволяет.
6. Может ли помочь южная стена? → Только если критична зимняя выработка.

Типичные ошибки

1. Пропустить анализ затенения — «дерево же небольшое» дороже владельцам стоит чаще, чем любая другая ошибка.
2. Ставить панели на плохую крышу, потому что она единственная — есть наземная; часто она дешевле за кВт·ч за весь срок, чем затенённая крыша.
3. Один стринг через E и W скаты — гарантированные потери; всегда разные MPPT.
4. Зацикленность на идеальном угле — ±10° от оптимума = меньше 5 % от идеала.
5. Игнор самозатенения на плоской крыше — ряды должны быть расставлены так, чтобы задний не затенял передний в декабрьский полдень. Правило: расстояние между рядами = 2,5 × высота панели при угле 30° на широте 45°.
6. Инвертор на солнце — теряет 0,5–1 % эффективности на каждые 10 °C выше 25 °C. Ставьте в тень или в дом.
7. Дешёвые рельсы — отказ на 12-м году = полный демонтаж и монтаж заново.

Будущее: трекеры и BIPV

• Одноосевые трекеры ведут панель за солнцем с востока на запад в течение дня, добавляют 15–25 % годовой выработки. На домах редки из-за подвижных частей и +$1 000–2 000 к системе. Частый гость на наземных массивах в солнечных регионах.
• Двухосевые трекеры также следят за сезонной высотой солнца; +5–10 % сверху, но ещё дороже. Для частного дома непрактично.
• Интегрированная в здание PV (BIPV): солнечная черепица (Tesla Solar Roof, GAF Timberline Solar), солнечные окна, фасадные элементы. Эстетика — топ; цена — 2–3× обычных панелей; КПД — на 10–20 % ниже. Хорошо, когда и так меняете кровлю.

FAQ

Имеет ли значение цвет крыши? Немного. Тёмная крыша сильнее нагревается, поднимает температуру панели и летом это стоит 1–2 % выработки. Само по себе — не критерий размещения.

Можно ли на плоской крыше положить панели горизонтально (0°)? Можно, но не стоит: пыль и пыльца оседают вместо того, чтобы смываться дождём, и зимой выработка сильно падает, потому что низкое солнце скользит по поверхности. Минимум 10°, даже на плоской крыше.

Что лучше: меньше панелей на юг или больше панелей восток–запад? Больше почти всегда выигрывает. 10 панелей E–W по 85 % дают больше, чем 7 южных по 100 %. Потолок — стоимость за ватт, а не ориентация.

Насколько снег влияет на размещение? Более крутые углы (45°+) сбрасывают снег сами. Плоские (< 20°) в снежных регионах могут терять 20–30 % зимы из-за накопления. Если вы в снежном поясе — бейтесь за больший угол и оставьте свободной нижнюю кромку панелей у карниза, чтобы снегу было куда деваться.

Нужно ли разрешение на размещение? В большей части Европы, США и Канады крышевой массив на основном жилом доме — «разрешённое строительство» и не требует особых согласований — кроме памятников и охранных зон. Для наземной часто нужно разрешение. Проверьте местную норму до того, как проектировать под конкретное место.

Заключение

Самая дорогая ошибка в проекте домашней солнечной системы — относиться к размещению как к детали. Сама панель — коммодити; поверхность, которую вы выберете, определит 20 лет выработки. Начните с анализа затенения, выберите самую большую незатенённую поверхность в пределах 45° от экватора, стремитесь к углу около своей широты и разделяйте E/W стринги по разным MPPT. Всё остальное — ошибки округления на фоне этих четырёх решений.
